不銹鋼凹槽管焊不透怎么辦

2022-11-11 16:35:56 正佳不銹鋼

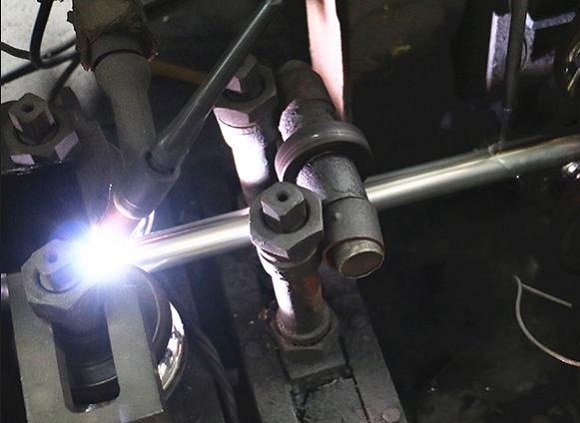

不銹鋼凹槽管在焊接過程會出現(xiàn)一些缺陷，而焊縫中存在焊不透的缺陷將減少其有效面積，嚴(yán)重造成焊接件強度等力學(xué)性能下降，還會造成應(yīng)力集中，嚴(yán)重降低焊縫的疲勞強度。另外，當(dāng)焊接件處于承載應(yīng)力狀態(tài)下，還有可能發(fā)展為裂紋，最終可能導(dǎo)致焊縫開裂。那么，不銹鋼凹槽管焊不透怎么辦？

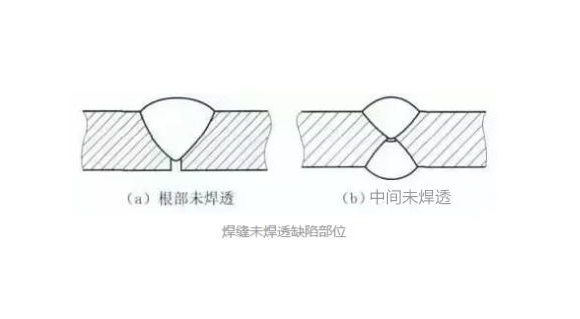

根據(jù)焊接件的焊接方式可以分為根部未焊透和中間未焊透。根部焊不透是由于液態(tài)焊縫金屬未進入根部鈍邊，多半存在于開V型或U型坡口的單面焊，中間未焊透是由于液態(tài)金屬未進入中間鈍邊，多半存在于雙V型或雙U型坡口雙面焊。

而不銹鋼凹槽管焊不透的原因是：未按規(guī)定加工坡口，鈍邊厚度過大，坡口的角度或組對的間隙過小；雙面焊時，背面清根不徹底或坡口兩側(cè)及層間焊未清理干凈，使氧化物、熔渣等阻礙金屬間充分熔合。

焊工操作技術(shù)不熟練，如選用焊接電流過大時，母材還未熔化，焊條已熔化，使母材與焊條熔敷金屬未熔合在一起；當(dāng)選用過小電流時；運條的速度過快會使母材與焊條的熔敷金屬不能很好的熔合；在操作中焊條的角度不正確，熔化偏向一側(cè)或焊接時偏吹現(xiàn)象，都會產(chǎn)生在電弧作用不到之處形成未焊透。

因此，不銹鋼凹槽管焊不透就要采取以下措施：按設(shè)計圖樣或規(guī)范標(biāo)準(zhǔn)規(guī)定的坡口尺寸進行加工和組對間隙。焊前要認真清理坡口附件的鐵銹油污，特別是徹底清理焊縫坡口根部，對多層焊縫在焊接途中，要用角形砂輪打磨清理焊層之間的氧化物。

合理的選擇電流大小和焊接速度，隨時注意焊條的正確角度。對厚度較厚或?qū)嵝暂^高、散熱快的焊件，可在焊前對焊接部位預(yù)熱或在焊接中加熱，使母材金屬與焊條金屬達到熔合。

以上就是不銹鋼凹槽管焊不透怎么辦的內(nèi)容了。管材焊不透會導(dǎo)致應(yīng)力集中，降低承載能力，縮短使用壽命，甚至造成脆斷。而產(chǎn)生的原因有坡口角度或間隙過小；焊接工藝參數(shù)選用不當(dāng)；焊工操作技術(shù)不良等。因此，需要采取對應(yīng)的措施預(yù)防，比如正確選用和加工不銹鋼凹槽管坡口尺寸，合理裝配，保證間隙，選擇合適的焊接電流和焊接速度，提高焊工的操作技術(shù)水平等。
