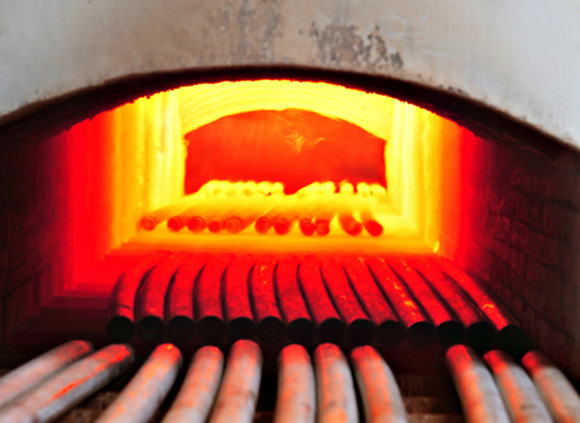

生產(chǎn)304不銹鋼管，不僅要考慮到生產(chǎn)成本，還要考慮到防止腐蝕和提高產(chǎn)品質(zhì)量的因素，因此在生產(chǎn)過程中采取固溶化處理。但是一些廠家會在304管固溶處理后，再進(jìn)行一次穩(wěn)定化處理。那么，304不銹鋼管為什么要進(jìn)行穩(wěn)定化處理？接下來，正佳不銹鋼帶你一一探究。        穩(wěn)定化處理也稱均勻化處理，這是針對含鈦或鈮的奧氏體不銹鋼而言的。對304不銹鋼管來說，要進(jìn)行穩(wěn)定化處理的通常有以下五種情況：一是對抗晶間腐蝕性能有嚴(yán)格要求的焊管；二是高溫(350℃以上)條件下使用；三是通過試樣檢查晶間腐蝕試驗(yàn)不合格產(chǎn)品；四是進(jìn)行較大面積補(bǔ)焊的管材。

       而對于客戶而言，晶間腐蝕是他們最關(guān)心的問題。因此，這時(shí)需對晶間腐蝕要求嚴(yán)格的鋼管，在經(jīng)過固溶化處理以后，還需再進(jìn)行一次穩(wěn)定化處理。在18-8不銹鋼管內(nèi)加入鈦或鈮的可以消除晶間腐蝕，但實(shí)際上完全消除是不可能的，因?yàn)楫?dāng)鈦或鈮含量不足時(shí)，會有一些過剩的碳與鉻形成碳化鉻，即使鈦或鈮的含量合格。但是會由于不銹鋼制品管中存在大量的氮化鈦雜物，仍會使有效鈦含量降低。        穩(wěn)定化處理的加熱溫度應(yīng)高于碳化鉻完全溶解的溫度而低于碳化鈦或碳化鈮完全溶解的溫度，以使碳化鉻完全溶解掉，而碳化鈦或碳化鈮則部分保留。隨后緩慢冷卻，以使加熱時(shí)溶于奧氏體中的那一部分碳化鈦或碳化鈮在冷卻過程中能夠充分析出。這樣，碳就幾乎全部穩(wěn)定于碳化鈦或碳化鈮中。

       經(jīng)過這樣處理，碳化鉻不會再析出，固溶體中的含鉻量就能保留住，304不銹鋼管就不至于有晶間腐蝕的傾向了。穩(wěn)定化處理通常采用的溫度在880~950℃之間，保溫5~6小時(shí)，采用冷卻方式可以是在空氣中冷卻或者在爐里冷卻。         以上內(nèi)容就是304不銹鋼管為什么要進(jìn)行穩(wěn)定化處理？為了使管材達(dá)到最大的穩(wěn)定度，還應(yīng)作穩(wěn)定化處理，即將工件加熱至880~950℃之間使碳化鉻充分溶解到奧氏體中，而此時(shí)讓鈦和鈮充分形成非常穩(wěn)定的碳化鈦和碳化鈮。然后在空氣中或爐里冷卻，即使經(jīng)過敏化溫度時(shí)，也無碳化鉻在晶界析出。經(jīng)過穩(wěn)定化處理后的304不銹鋼管便大大降低了晶間腐蝕的可能性。
