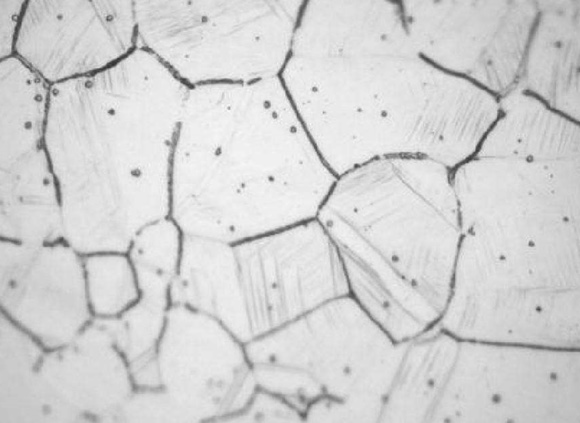

在304不銹鋼管發(fā)生的各種腐蝕中，晶界斷裂約占10%，它會(huì)使晶粒間的結(jié)合力有所下降，極易產(chǎn)生裂紋，甚至碎成粉末，并且很隱蔽，同時(shí)它也是誘導(dǎo)其它腐蝕的主要原因。奧氏體不銹鋼的晶間腐蝕主要是由于晶界區(qū)貧Cr所引起的，而C容易和Cr形成化合物，使Cr含量減少。304不銹鋼管如何防止晶界斷裂的發(fā)生，我們得出的防止措施是：        一、化學(xué)成分及組織

       1、C含量：鋼中C含量是影響奧氏體不銹鋼晶界斷裂的最主要因素。一方面，嚴(yán)格控制C含量，使不銹鋼和焊條的含碳量控制在0.08%以下；另一方面，在不銹鋼焊管和焊材中添加穩(wěn)定劑Ti、Nb 等元素，與C的親合力強(qiáng)，使碳先于Cr與之結(jié)合，生成穩(wěn)定的化合物。

       2、雙相組織：該組織會(huì)大大提高抗晶界斷裂的能力。一方面，加入鉻、硅、鋁、鉬等鐵素體形成元素，使焊縫形成雙相組織；另一方面，選擇含鐵素體生成劑作為焊接材料，就能防止晶界斷裂了。       二、焊接工藝

       1、控制溫度在450~850℃區(qū)間，尤其是650℃是最容易產(chǎn)生晶界斷裂的危險(xiǎn)溫度區(qū) (又稱(chēng)敏化溫度區(qū))。所以，304不銹鋼管焊接時(shí)，可采取在焊件下面墊銅板，或直接在管材背面澆水冷卻的方式，使之間快速冷卻，減少在該溫度區(qū)間停留的時(shí)間，是提高接頭耐腐蝕能力的有效措施。

       2、焊接線能量的增大，將加速奧氏體不銹鋼的腐蝕。在焊接工藝上，可以采用小電流、高焊速、短弧、多道焊等方法，減小線能量。采取低的焊接線能量，快速通過(guò)敏化溫度區(qū)的方式來(lái)避免產(chǎn)生熱影響區(qū)晶間腐蝕。

       3、焊后處理：焊后將奧氏體不銹鋼制品管的焊接接頭重新加熱至1050~1100℃，重新固溶處理，或者重新加熱至850~900℃，保溫2h，進(jìn)行均勻化處理，以消除貧鉻區(qū)。        304不銹鋼管如何防止晶界斷裂的發(fā)生？這是一種晶間腐蝕現(xiàn)象，受到應(yīng)力、敲擊作用時(shí)就會(huì)發(fā)生斷裂、強(qiáng)度消失，這種破壞過(guò)程的表面仍然保持光澤，肉眼無(wú)法識(shí)別。是一種危險(xiǎn)性極大的現(xiàn)象，容易在運(yùn)作過(guò)程中容易發(fā)生安全事故。從材質(zhì)中加入能夠穩(wěn)定的化學(xué)成分，另外焊接時(shí)防止溫度停留在敏化溫度區(qū)、調(diào)整焊接功率，焊后進(jìn)行固溶處理，消除貧鉻區(qū)。
